描述

    1 採用5MM紅外接收頭，可以檢測火焰或者波長在760納米～1100納米範圍內的光源

    2 探測角度60度左右，對火焰光譜特別靈敏

    3 靈敏度可調（圖中藍色數字電位器調節）

    4 工作電壓3.3V-5V

    5 輸出形式 a 類比量電壓輸出

               b 數位開關量輸出（0和1）

    6 設有固定螺栓孔，方便安裝

    7 小板PCB尺寸：3cm * 1.5cm

    8 電源指示燈（紅色）和數位開關量輸出指示燈（綠色）

    9 比較器採用LM393晶片，工作穩定

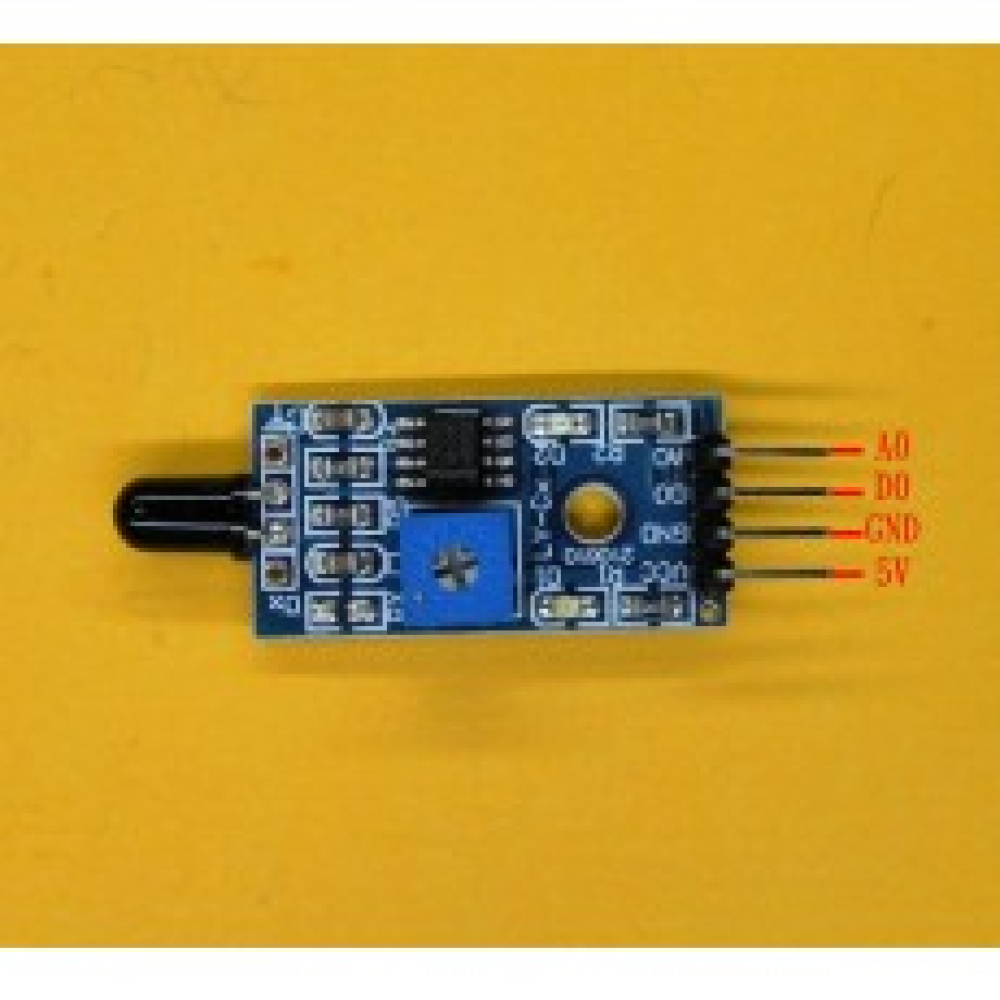

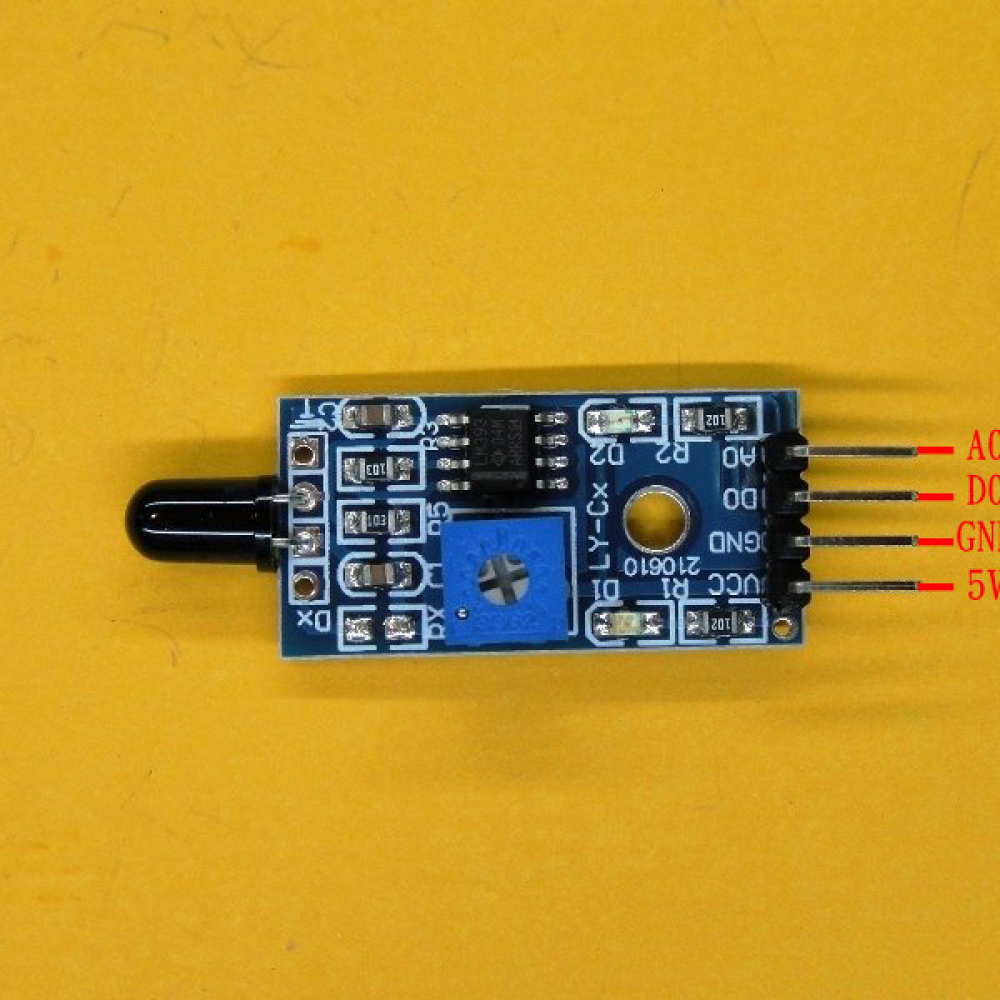

    二 小板介面說明（4線制）

    1 VCC  外接3.3V-5V電壓

    2 GND  外接GND

    3 DO   小板數位量輸出介面（0和1）

    4 AO   小板類比量輸出介面



    三 使用說明

    1 火焰感測器對火焰最敏感，對普通光也是有反應的，一般用做火焰報警等用途。

    2 小板數位量輸出介面可以與單片機IO口直接相連

    3 小板類比量輸出方式和AD轉換處理，可以獲得更高的精度

    3 感測器與火焰要保持一定距離，以免高溫損壞感測器
